Станок-качалка предназначен для индивидуального механического привода штангового насоса нефтяной скважины, с нагрузкой на сальниковом штоке не более 60кН. Станок-качалка конструктивно представляет собой индивидуальный балансирный привод штанговых насосов, состоящий из редуктора и сдвоенного четырехзвенного шарнирного механизма, с роторным уравновешиванием, преобразующим вращательное движение кривошипов в вертикальное движение канатной подвески сальникового штока с прикрепленной к нему колонной насосных штанг.

Станок-качалка СКДР6-3 предназначен для индивидуального механического привода штангового насоса нефтяной скважины, с нагрузкой на сальниковом штоке не более 60кН.

Станок-качалка СКДР6-3 разработан с учетом лучшего зарубежного и отечественного опыта в проектировании и эксплуатации данного вида оборудования. Основные кинематические размеры СКДР соответствуют размерам станков-качалок СКД (ГОСТ 5866-76 и ОСТ 26-16-08-87). Станок-качалка конструктивно представляет собой индивидуальный балансирный привод штанговых насосов, состоящий из редуктора и сдвоенного четырехзвенного шарнирного механизма, с роторным уравновешиванием, преобразующим вращательное движение кривошипов в вертикальное движение канатной подвески сальникового штока с прикрепленной к нему колонной насосных штанг.

Основным узлом станка-качалки является цилиндрический трехступенчатый редуктор Ц3НШ-450-28 с шевронными передачами. Число качаний (число двойных ходов) станка-качалки устанавливается соответствующим подбором:

• частоты вращения двигателя; · диаметра ведущего шкива на электродвигателе;
• передаточного числа редуктора.

Изменение длины хода сальникового штока (плунжера штангового насоса) производится установкой пальцев нижних головок шатунов в соответствующие гнезда кривошипов (одинаковые с обеих сторон). Нижняя площадка с лестницей и кожухом ременной передачи - откидная для удобства обслуживания привода и замены двигателя.

Станок-качалка СКДР обладает следующими преимуществами по сравнению с выпускаемыми в России другими типами станков-качалок: ·

• Обеспечивает оптимальный процесс нефтедобычи за счет расширения диапазона числа качаний в сторону их уменьшения.
• Станок-качалка комплектуется цилиндрическим трехступенчатым шевронным редуктором Ц3НШ-450-28. По желанию Заказчика возможна комплектация редуктором Ц2НШ-450.
• Снижает энергопотребление за счет применения электродвигателей меньшей мощности.
• Вид климатического исполнения У1, УХЛ1 по ГОСТ 15150-69. Для климатического исполнения УХЛ1 металлоконструкции станка-качалки выполнены из хладоустойчивой стали 09Г2С ГОСТ 19281-89.
• Применение складной трехопорной стойки, подредукторной тумбы и площадок обслуживания ускоряет монтаж и облегчает эксплуатацию.
• Выходной вал редуктора оснащен ограничителями для предотвращения схода кривошипов.
• Тело балансира станка-качалки выполнено из широкополочного двутавра, что при уменьшении металлоемкости позволяет избежать неравномерного распределения нагрузки в сварной конструкции, а также скапливания конденсата в теле балансира и как следствие - коррозии. · Головка балансира расположена на одном пальце и в рабочем положении фиксируется пружинным фиксатором, расположенным на теле балансира. · На крышках опоры балансира, опоры траверсы и нижних головок шатунов предусмотрены отверстия для закачки пластичной смазки, выхода старой смазки и удаления воздуха при шприцевании узлов.
• Предусмотрены защита клиноремённой передачи и винта натяжения ремней от атмосферных осадков.
• Натяжение ремней производится вертикальным перемещением электродвигателя с последующей фиксацией.
• Концы входного вала редуктора конические для облегчения съёма при обслуживании.
• Поставка осуществляется транспортными пакетами.
• Унификация отдельных узлов.
• Ограждение регулируемое по высоте в зависимости от конструкции фундамента.
• Все типоразмеры оборудования имеют минимальный удельный вес при оптимальном тяговом усилии.

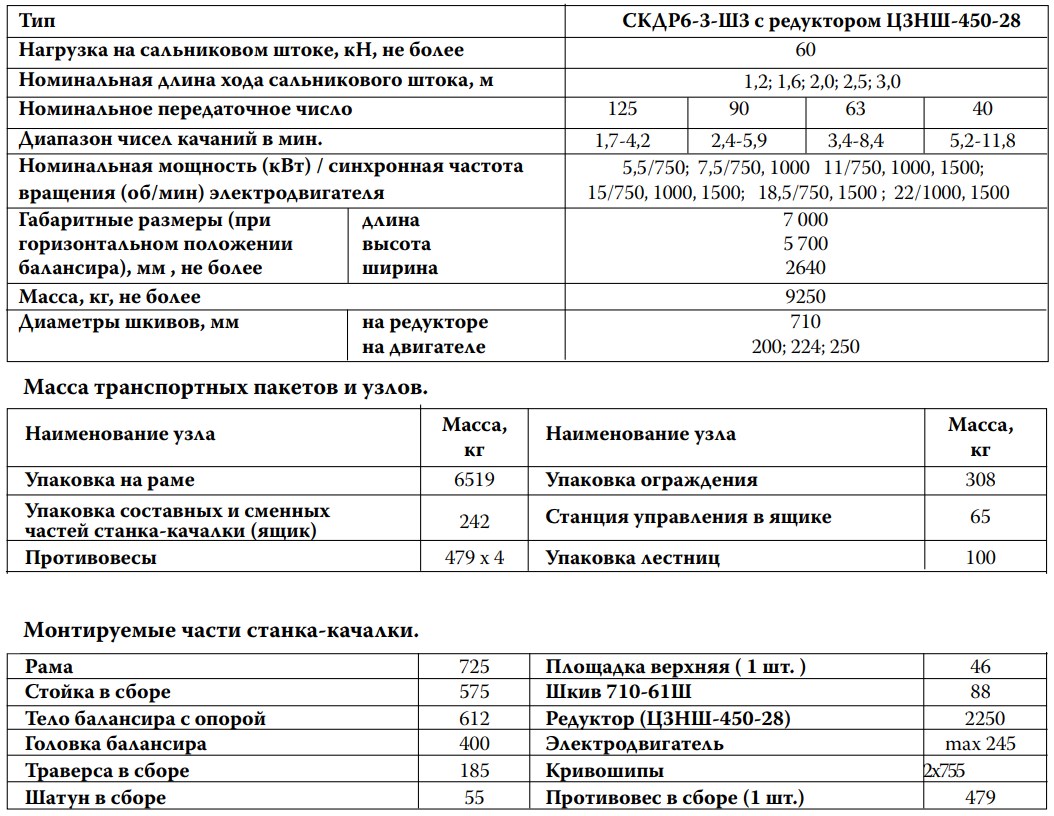

Характеристики СКДР6-3
